Izvajalec peči v Mehiki je pred dvema letoma naročil 500 zvitkov odeje iz keramičnih vlaken za oblogo peči za toplotno obdelavo. V specifikaciji je navedeno 128 kg/m³, naklon 1260 stopinj, debelina 25 mm - standardne številke. Odeja je prispela pravočasno, izgledala je v redu in ekipa jo je namestila v štirih dneh. Osem mesecev kasneje se je odeja v strešnem delu povesila za 40 mm in peč je izgubljala dovolj toplote, da se je račun za plin povečal za 18 %.
Težava ni bila v razredu materiala. Šlo je za to, da se nihče ni vprašal, ali je 128 kg/m³ prava gostota za vodoravno uporabo strehe pri 1150 stopinjah z neposredno izpostavljenostjo ognju. Izvajalec je naročil standardni izdelek za ne-standardne pogoje, dobavitelj pa je poslal točno to, kar je bilo zahtevano, ne da bi postavil prava vprašanja.

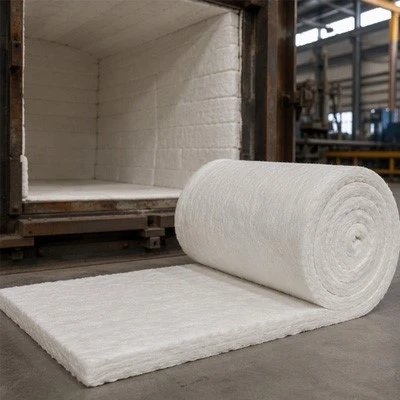

Odeja iz keramičnih vlakenje najbolj razširjen ognjevarni izolacijski izdelek na trgu. Je tudi najpogosteje napačno navedena. Ta vodnik zajema tri odločitve, ki določajo, ali bo vaša podloga za odejo trajala osemnajst mesecev ali pet let.
1. korak: Izberite pravi temperaturni razred
Odeja iz keramičnih vlaken je razvrščena glede na temperaturo neprekinjene uporabe. Številka na nalepki - 1260 stopinj, 1400 stopinj ali 1430 stopinj - je najvišja stalna delovna temperatura v čistih, nevtralnih-ozračjih. Prave peči so le redko čiste ali nevtralne, zato se vaša izbira ne sme preprosto ujemati z oznako z nastavljeno vrednostjo peči.
| Ocena | Vsebnost Al₂O3 | Vsebnost SiO₂ | Največ neprekinjeno | Najboljše za |
|---|---|---|---|---|
| Standard (1260 stopinj) | 42-45% | 52-55% | 1260 stopinj | Splošna obloga peči, rezervna izolacija, cevni ovoj, dilatacijski spoji v ne{0}}jedkih atmosferah |
| Visok-aluminijev oksid (1400 stopinj) | 50-55% | 42-47% | 1400 stopinj | Podloga peči- pri višjih temperaturah, območja z občasnim stikom z ognjem, keramične obloge peči |
| Vsebuje-cirkonij (1430 stopinj) | 35-40% | 45-50 % (+ ZrO₂ 15-17 %) | 1430 stopinj | Najvišje-temperaturne aplikacije, težke storitve, petrokemične reformatorske peči |
Praktično pravilo: odštejte 100-150 stopinj od nazivne temperature za vašo dejansko delovno mejo, če atmosfera vsebuje katero koli od teh - vlage, alkalijskih hlapov, reducirnih plinov ali plamena. Odeja s temperaturo 1260 stopinj v peči pri 1150 stopinjah z rahlo redukcijsko atmosfero bo zdržala. Ista odeja pri 1200 stopinjah z alkalijskim prenosom iz izdelka se bo razgradila v nekaj mesecih.
Za večino industrijskih peči in aplikacij pri zmernih-temperaturah je standardna kakovost 1260 stopinj prava izbira. Pribitek na ceno za razred 1400 ali 1430 stopinj je smiseln le, če vaša delovna temperatura resnično preseže 1150 stopinj ali ko je atmosfera agresivna.
2. korak: Izberite pravo gostoto
Odeja iz keramičnih vlaken se proizvaja v treh standardnih gostotah. Število gostote predstavlja kilograme na kubični meter in neposredno vpliva na toplotno prevodnost, moč pri rokovanju in odpornost na stiskanje.
| Gostota | Toplotna prevodnost pri 400 stopinjah (W/m·K) | Najboljše za |
|---|---|---|
| 96 kg/m³ | ~0.14 | Lahka-podporna izolacija, ne-strukturni ovoj, aplikacije, kjer je nizka teža pomembnejša od togosti |
| 128 kg/m³ | ~0.13 | Standardna obloga sten in strehe peči, izolacija cevi, surovine modula - najpogosteje navedena gostota |
| 160 kg/m³ | ~0.12 | Strešne aplikacije, plinska območja z visoko-hitrostjo, območja, ki so izpostavljena mehanskim vibracijam,modul iz keramičnih vlakenproizvodnja za hudo službo |
Razlika v toplotni prevodnosti med 96 in 160 kg/m³ je realna - približno 15 % pri 400 stopinjah -, vendar je le redko odločilni dejavnik. Bolj pomembno je, kako se odeja obnaša pod lastno težo. Odeja s težo 128 kg/m³, nameščena na navpični steni s pravilnim sidranjem, ostane na mestu. Ista odeja na vodoravnem strešnem razponu se bo sčasoma povesila, razen če je podprta v tesnejših intervalih sidra.
Pri strešnih aplikacijah konvencionalna modrost pravi, da pojdite na 160 kg/m³ ali zmanjšajte razmik med sidri za 30-40 % v primerjavi s stensko vgradnjo. Nekateri projekti uporabljajo 128 kg/m³ z mrežasto podporo iz nerjavečega jekla za strešno plast, kar stane manj kot nadgradnja celotne gostote odeje.
Za ovijanje cevi in kanalov -, kjer je odeja spiralno ovita okoli cilindrične površine in pritrjena z trakom ali žico - 96 ali 128 kg/m³ dobro deluje. Cilindrična geometrija zagotavlja naravno oporo, zato povešanje-povezano z gostoto ni zaskrbljujoče.
3. korak: določite ustrezno debelino in plast
Debelina odeje se giblje od 6 mm do 50 mm v standardni proizvodnji. Pogoste izbire:
25 mm: Debelina delovnega konja za eno-slojne obloge peči, ovoj za cevi in polnilo dilatacijskih spojev
13 mm: Uporablja se kot vroč-čelni sloj v kompozitni oblogi ali za ovijanje cevi majhnega-premera
50 mm: Za aplikacije, ki potrebujejo visoko skupno debelino izolacije v enem sloju - težje za rokovanje, vendar hitreje za namestitev kot dve plasti debeline 25 mm
Za obloge peči, debelejše od skupno 50 mm, uporabite več plasti z zamaknjenimi spoji namesto ene debele plasti. 75 mm podloga, izdelana iz treh 25 mm slojev z zamaknjenimi šivi, deluje bolje kot ena 75 mm plast, ker zamaknjeni spoji blokirajo neposredno toplotno pot skozi kateri koli šiv. Plasti namestite tako, da so šivi v sosednjih slojih zamaknjeni za vsaj 150 mm.
4. korak: Izberite pravi sidrni sistem
Odeja iz keramičnih vlaken potrebuje mehansko sidranje, da ostane na mestu. Izbira sidranja je odvisna od delovne temperature in materiala podlage:
Sidro iz nerjavečega jeklaskodelice z varjenimi čepi- standard za stene in strehe peči do temperature podlage 1100 stopinj. Uporabite nerjavno jeklo 304 za splošno uporabo, 310 za višje temperature.
Keramične sidrne skodelice z zatiči iz zlitine- za vroče-nanose na obraz nad 1100 stopinj, kjer bi kovinsko sidro oksidiralo. Keramična skodelica ščiti kovinski zatič pred neposredno vročino.
Samolepilna-odeja- na voljo z-lepilno podlago, občutljivo na pritisk, za uporabo pri nizkih-temperaturah (do 200 stopinj) ali začasno zadrževanje pred mehanskim sidranjem.
Razmik med sidri je odvisen od gostote obloge in orientacije vgradnje. Za odejo 128 kg/m³ na navpični steni je tipičen razmik med sidri 300-400 mm sredi-. Za enako odejo na strehi zmanjšajte na 200-250 mm. Za odejo s težo 96 kg/m³ pri kateri koli orientaciji zmanjšajte razmik za približno 20 % v primerjavi s 128 kg/m³.
Pogoste napake pri namestitvi, ki skrajšajo življenjsko dobo odeje
Stikanje-namesto prekrivanja.Med montažo je treba robove odeje stisniti drug ob drugega, da se spoj tesno zapre. Vidna vrzel na šivu - celo 2-3 mm - postane toplotni kratek stik. Pri večplastnih namestitvah razporedite šive med plastmi.
Pre-stiskanje med zategovanjem sidra. Sidro mora trdno držati odejo ob podlagi, ne da bi jo stisnilo. Če se debelina odeje stisne za več kot 10 %, se toplotna učinkovitost na tem mestu poslabša.
Preskok dodatka za razširitev.Odeja iz keramičnih vlaken se med prvim-segrevanjem rahlo razširi. Pustite majhno vrzel - približno 2-3 mm na meter širine odeje - na robovih vsake namestitvene plošče, da se odeja ne upogne.
Dobite pravo odejo za vaš projekt
Preden naročite, imejte pripravljene štiri številke: delovna temperatura peči, vrsta atmosfere (oksidacijska/redukcijska/jedka), zahtevana skupna debelina izolacije in ali je namestitev na steno, streho ali cev. S temi lahko dobavitelj, ki pozna izdelek, določi pravi razred, gostoto in pristop sidranja v nekaj minutah - ter vas opozori, če je vaš dizajn treba prilagoditi.
Če nam pošljete te štiri podrobnosti, vam bomo v 24 urah priporočili pravo splošno specifikacijo, s TDS listom in ponudbo, ki se ujema z vašimi dejanskimi pogoji delovanja, ne le s standardnim seznamom v katalogu.
Pišite nam nainquiry@topower.techali WhatsApp +86 191 5332 7338.Shandong Topower Pte Ltd - izdeluje odejo iz keramičnih vlaken in vse nadaljnje izdelke v lastni tovarni v Zibu, Shandong. 23 let, 60.000 ton/leto, stranke s certifikatom ISO 9001 / TÜV / SGS / Intertek. 300+ v 50+ državah.
